Способ измерения

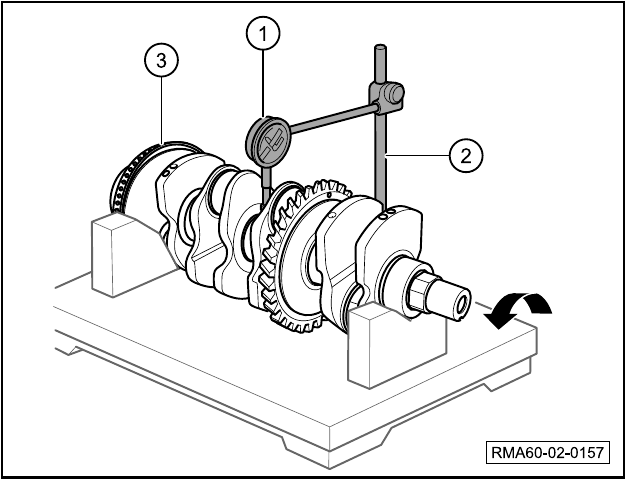

- Поместите поверочные призмы на горизонтальную рабочую поверхность. Установите коленчатый вал ③ на призмы.
- Установите циферблатный индикатор ① на магнитную штангу ② (8910590BAC0000).
- Установите щуп индикатора на коренную шейку коленчатого вала и обнулите показания.
- Измерьте радиальное биение всех коренных шеек, поворачивая коленчатый вал на два оборота в направлении, указанном стрелкой, и считывая величину биения с циферблата индикатора. Разница между результатами измерений каждой шейки не может превышать предельно допустимых значений.
- Стандартная величина (новый вал): 0,03 мм
- Предельно допустимое значение: 0,04 мм
