Способ измерения (применим для распредвала как впускных, так и выпускных клапанов)
- Затяните крепежные болты крышки подшипника распределительного вала до указанного момента затяжки.

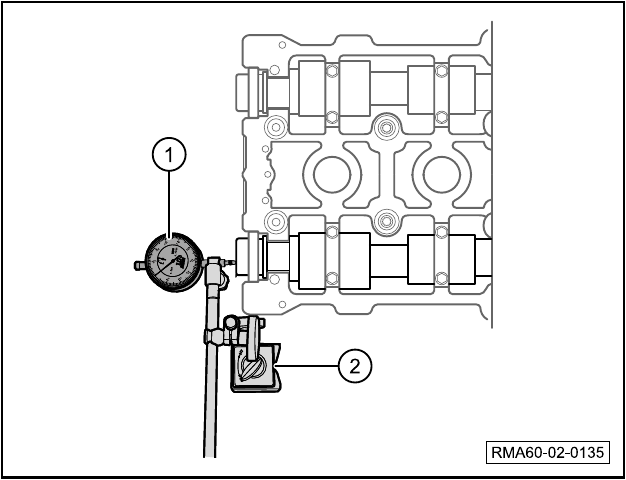

- Установите циферблатный индикатор ① на магнитную штангу ② (8910590BAC0000).
- Установите щуп циферблатного индикатора на передний конец распределительного вала и обнулите показания.
- Переместите распределительный вал в осевом направлении, не проворачивая его, и считайте величину осевого зазора с индикатора.
- Стандартная величина осевого зазора (новый вал): 0,115–0,215 мм
- Предельно допустимое значение: 0,215 мм
