1.2.2.5. Измерение зазора направляющих клапанов

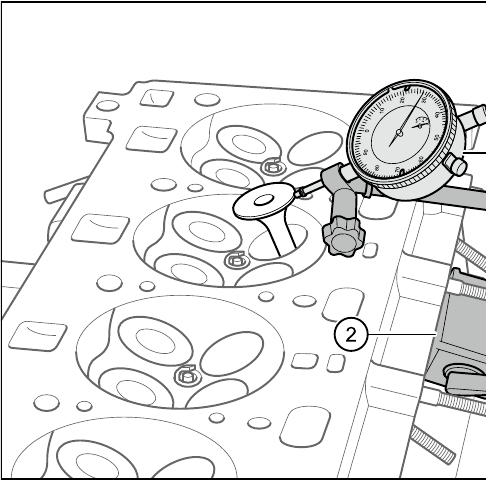

Измерение зазора: циферблатный индикатор (1) на магнитной штанге (2) на головке блока цилиндров

Порядок измерения

Способ измерения

  • Установите циферблатный индикатор ① на магнитную штангу ② (8910590BAC0000).
  • Установите впускной или выпускной клапан в измеряемую направляющую клапана.
  • Вытяните клапан на 10 мм из головки блока цилиндров и осторожно качните клапан. Измерьте свободный ход между клапаном и направляющей.
Шток и направляющая клапанаНормальный зазор (мм)Предельно допустимый зазор (мм)
Сторона впуска0,013–0,0390,039
Сторона выпуска0,028–0,0540,054
При превышении предельно допустимой величины износа повторите измерения с новым клапаном. Если полученное значение по-прежнему выходит за пределы допустимого диапазона, замените головку блока цилиндров.
Если в ходе технического обслуживания клапан был заменен на новый, при выполнении измерений необходимо использовать новый клапан.
