Способ измерения деформации привалочных поверхностей блока цилиндров

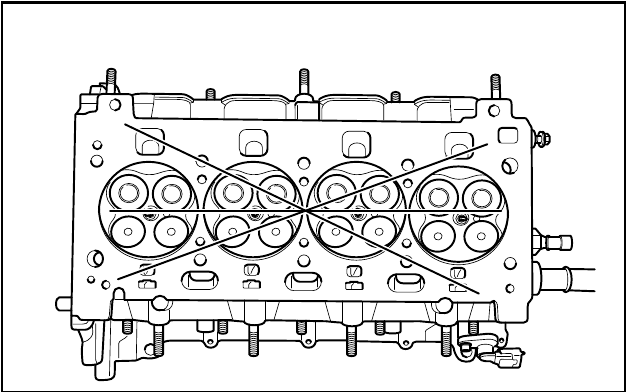

- Измерьте плоскую деформацию вдоль края и трёх прямых, проходящих через центр, как показано на рисунке.

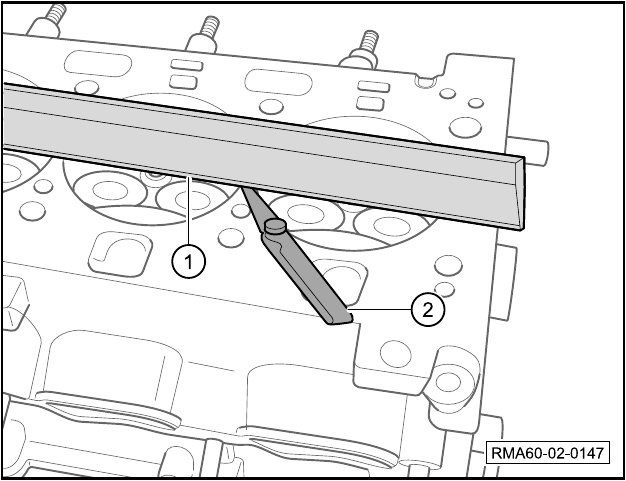

- При помощи поверочной линейки ① и щупа ② измерьте деформацию головки блока цилиндров в разных точках, лежащих на каждой из прямых.
- Если деформация головки блока цилиндров составляет менее 0,2 мм, нет необходимости шлифовать её контактные поверхности. Если деформация головки блока цилиндров превышает 0,2 мм, её поверхность необходимо обработать.

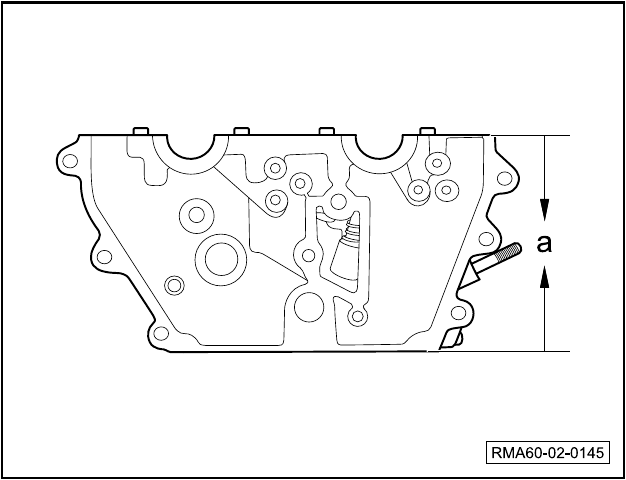

Измерение высоты головки блока цилиндров
- Стандартная высота головки блока цилиндров -а-: 138 мм
