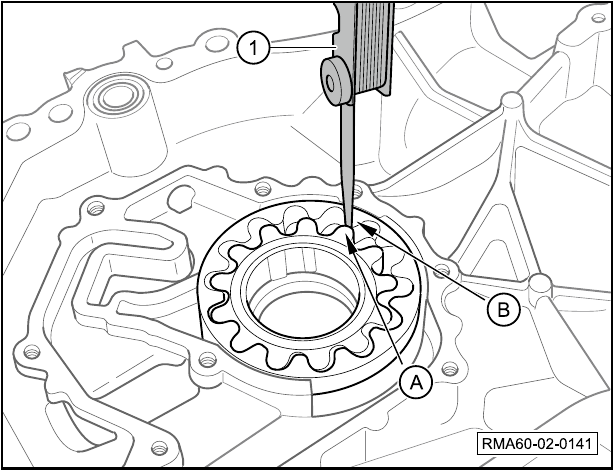

Измерение радиального зазора между внутренним и внешним роторами
- Используйте щуп ① для измерения радиального зазора между внутренним (А) и внешним (В) роторами, как показано на рисунке.
- Если радиальный зазор между внутренним и внешним роторами превышает эксплуатационный предел, замените масляный насос.
- Стандартный радиальный зазор (новый насос): 0,04–0,16 мм
- Предельно допустимое значение: 0,25 мм

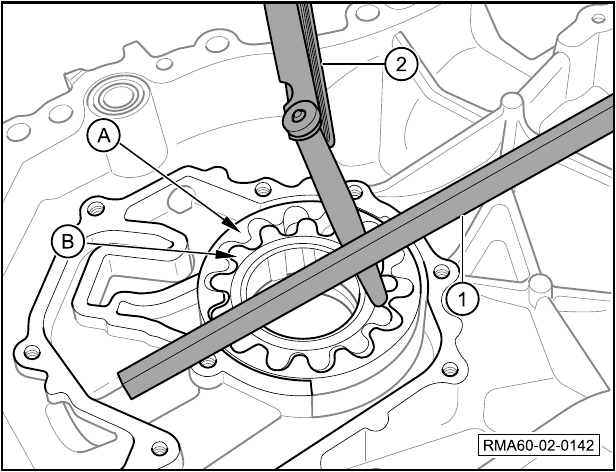

- Измерьте осевой зазор между внешним (A) / внутренним (B) ротором и корпусом насоса с помощью поверочной линейки ① и щупа ②, как показано на рисунке.
- Если осевой зазор между внешним/внутренним ротором и корпусом насоса превышает предельное значение, замените масляный насос.
- Стандартный осевой зазор (новый насос): 0,03–0,09 мм
- Предельно допустимое значение: 0,2 мм

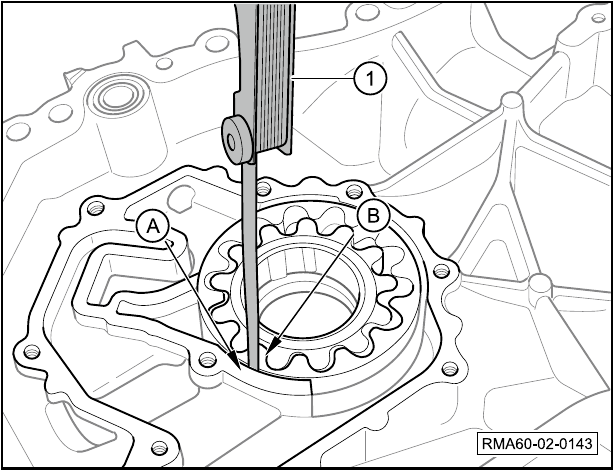

- Измерьте радиальный зазор между внешним ротором A и корпусом насоса B с помощью клинового щупа ①, как показано на рисунке.
- Если радиальный зазор от корпуса насоса до внешнего ротора выходит за пределы эксплуатационных ограничений, замените масляный насос.
- Стандартный радиальный зазор (новый насос): 0,100–0,175 мм
- Предельно допустимое значение: 0,25 мм
